3-Achsen Vertikal
iQ300

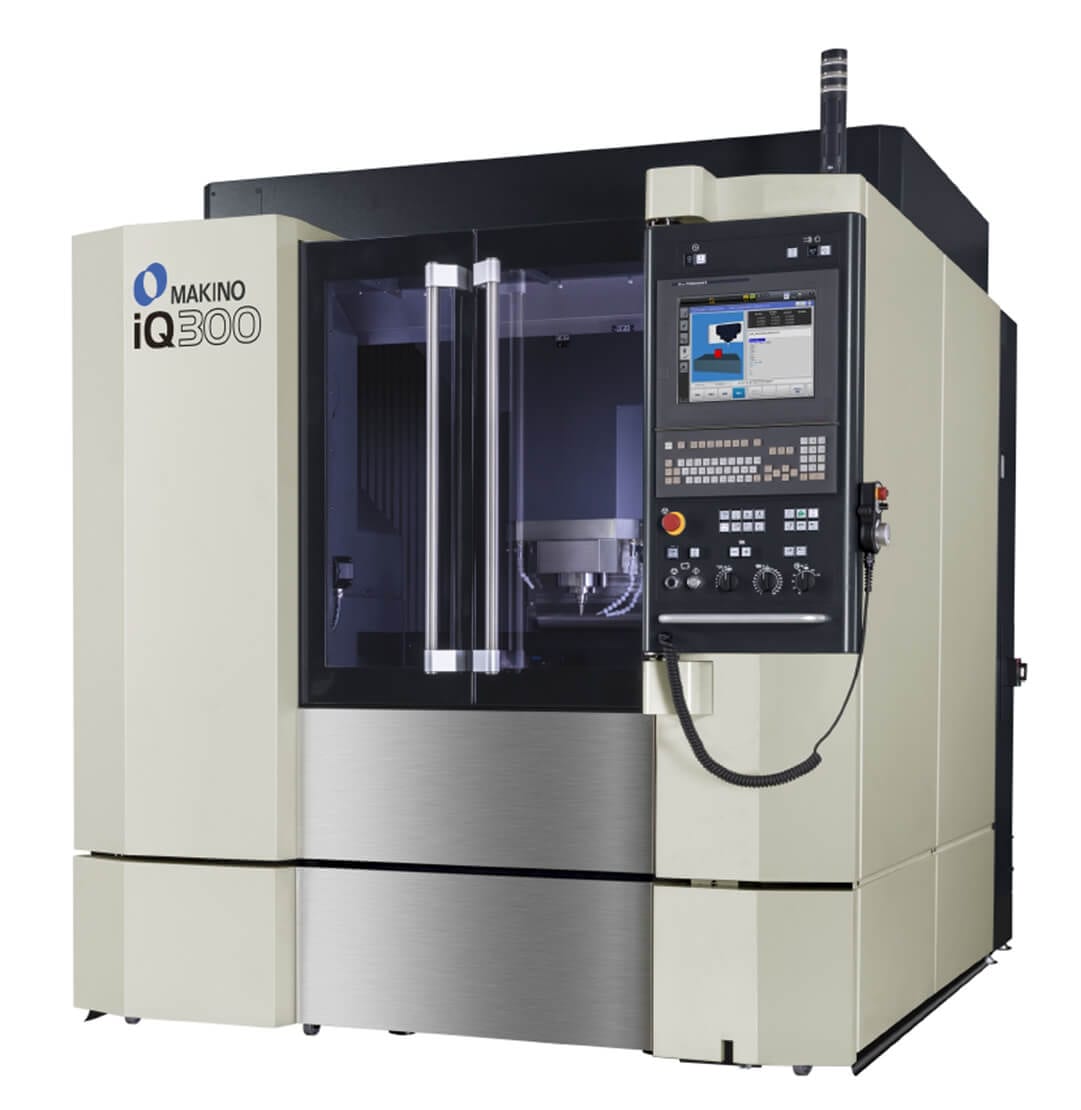

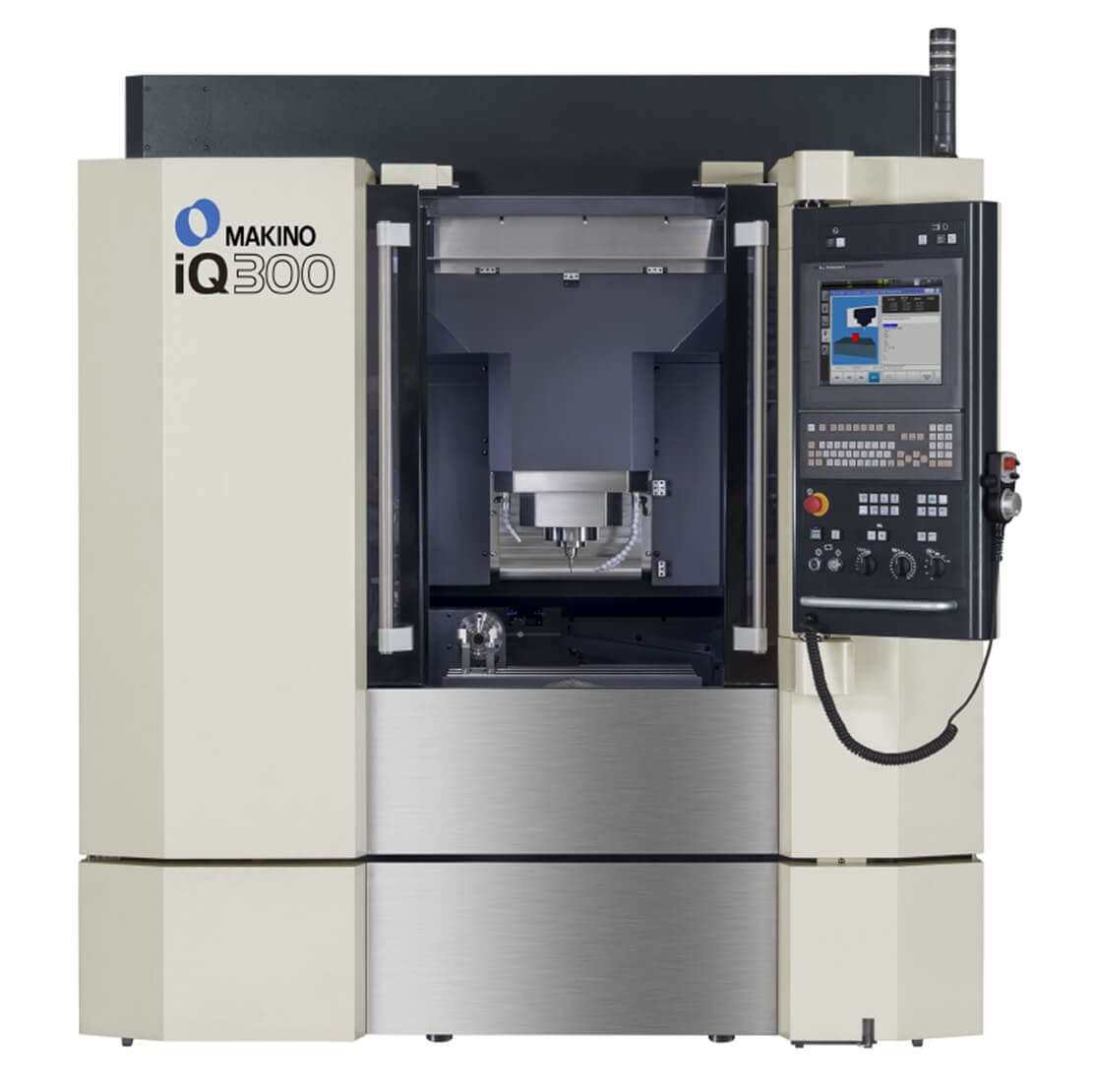

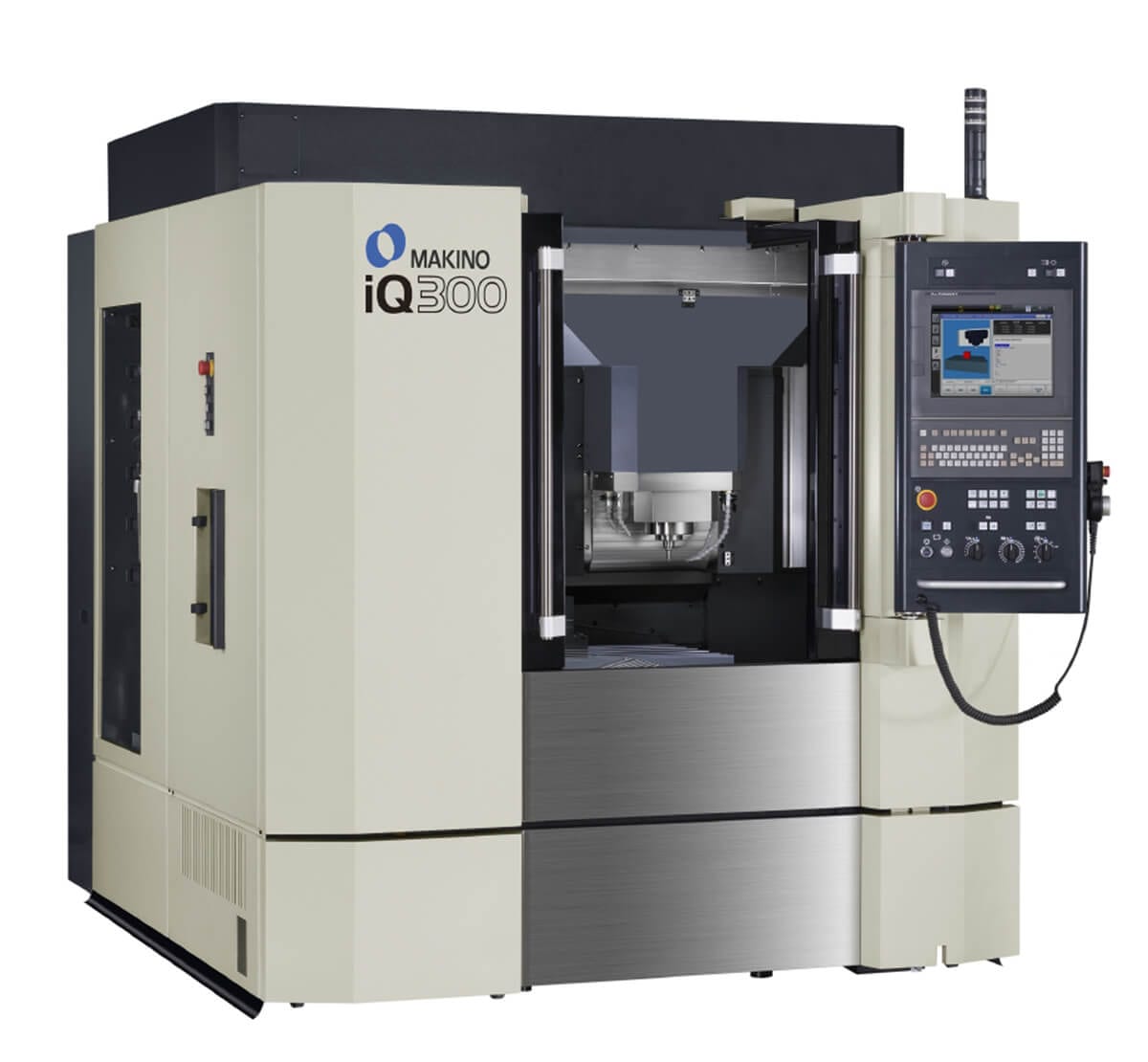

iQ300 Mikrofräsmaschine für ultrapräzise Leistung
Die iQ300 ist die ideale Präzisionsmikrofräse für Hersteller von LED-Werkzeugen, optischen Oberflächen und anderen hochtoleranten Bearbeitungsanwendungen. Die Maschine bietet ein umfangreiches Potential, angefangen von Bearbeitungspräzision im Mikrometerbereich über höchste Wiederholbarkeit bis hin zu Makromaßstab-Bearbeitungsanwendungen.
Die iQ300 Mikrofräsmaschine verfügt über eine hochmoderne Linearmotorkonstruktion, einen Rücklauf im 0,00125-Mikrometer-Bereich und eine einzigartige Komponenten-Temperaturregelung. In der Summe bieten diese Funktionen präzise und vorhersagbare Bearbeitungsergebnisse. Des Weiteren beseitigen sie kontinuierliche Prozessparameteranpassungen aufgrund von Werkzeugpositionierungsfehlern und thermischer Verformungen.
Die Maschine kann Werkzeuglängen effektiv mit einer Genauigkeit und Wiederholbarkeit von weniger als einem Mikrometer messen. Zudem bietet sie einfache und vorhersagbare Werkzeugmischungen mit verschiedenen Schneidwerkzeugen, Spindeldrehzahlen und Bearbeitungstiefen. Der umfangreiche Arbeitsraum, die großen Verfahrwege und die flexible Spindelkonstruktion sorgen für einen hohen Nutzen in der Mikroteilefertigung sowie in der Forschung und Entwicklung.
Technische Spezifikationen
Tisch: 600 x 400 mm
X: 400 mm Y: 300 mm Z: 200 m
Spindel
45’000 min-1
Werkzeugaufnahme
HSK-E32
Eilgang
X+Y: 16 m/min, Z: 8m/min
Maximales Beladegewicht
100 kg
Maximaler Werkzeugdurchmesser
35 mm
Maximale Werkzeuglänge
120 mm
Gewicht
8’200 kg
