3-Achsen Vertikal
iQ500

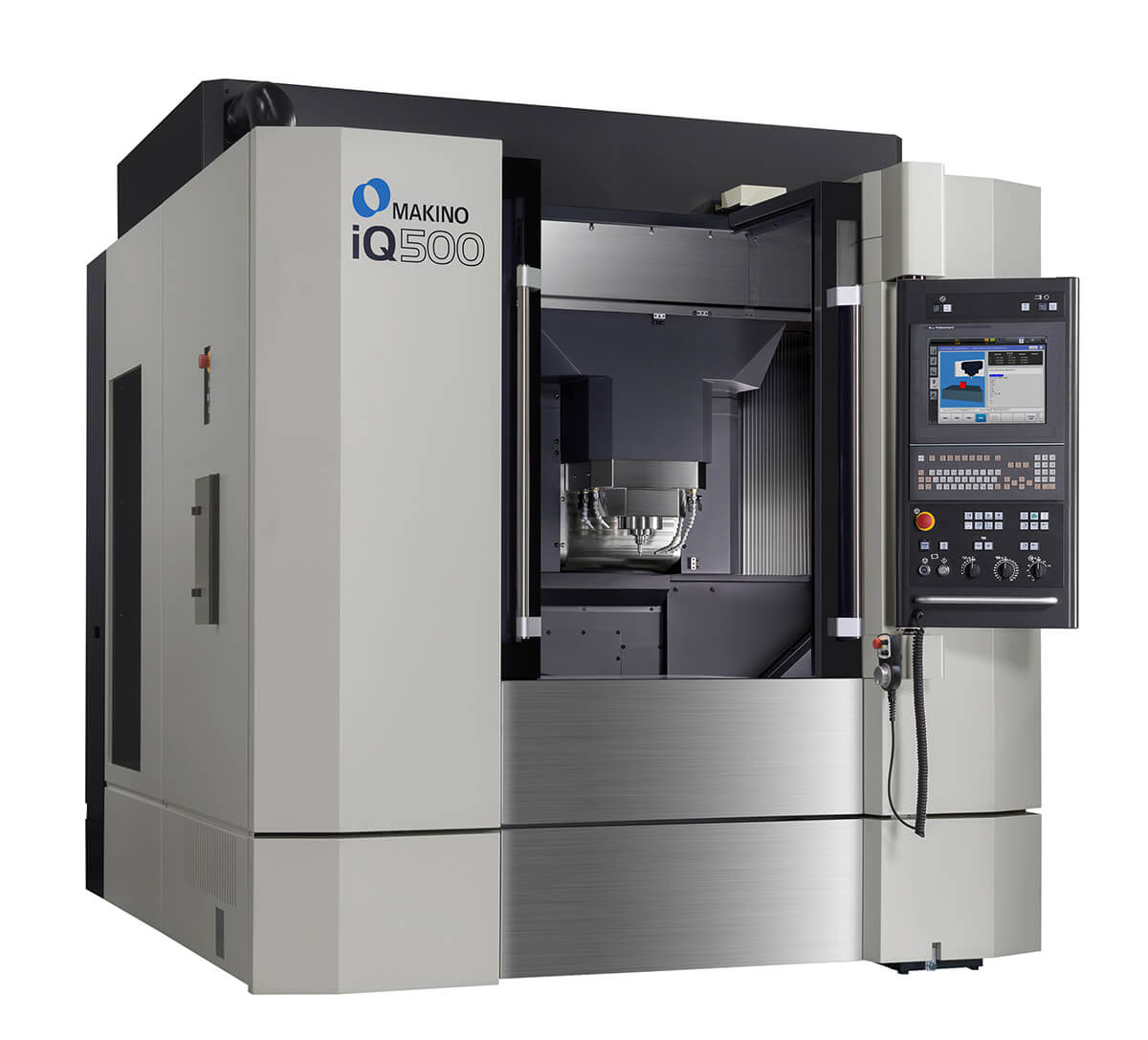

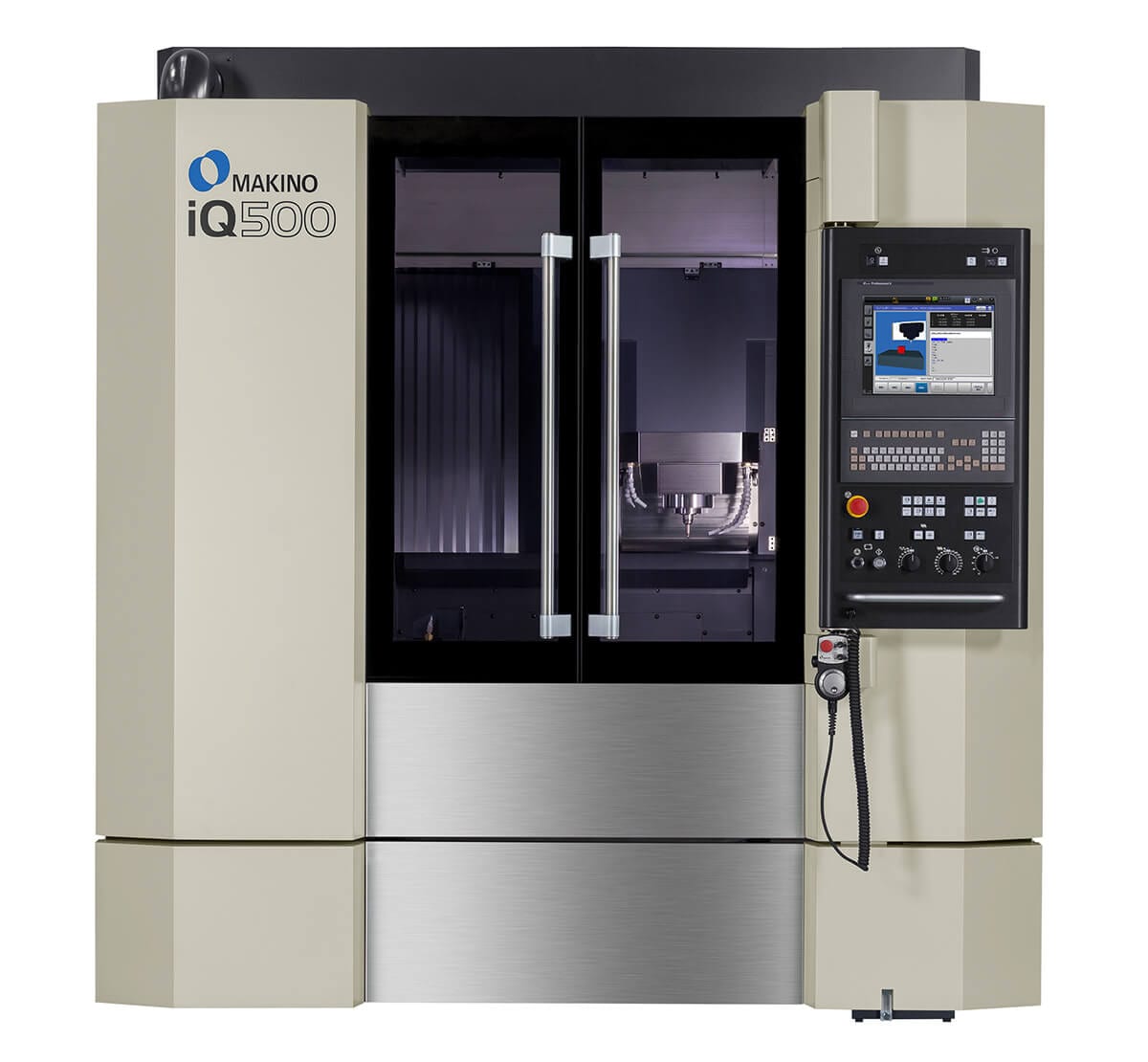

iQ500 Mikrofräsmaschine für hochpräzise Leistung
Die iQ500 ist die ideale, größere Präzisionsmikrofräse für Hersteller von LED-Werkzeugen, optischen Oberflächen und anderen hochtoleranten Bearbeitungsanwendungen. Die Maschine bietet ein umfangreiches Potential, angefangen von Bearbeitungspräzision im Mikrometerbereich über höchste Wiederholbarkeit bis hin zu Makromaßstab-Bearbeitungsanwendungen.
Die iQ500 Mikrofräsmaschine verfügt über eine hochmoderne Linearmotorkonstruktion, einen Rücklauf im 0,00125-Mikrometer-Bereich und eine einzigartige Komponenten-Temperaturregelung. In der Summe bieten diese Funktionen präzise und vorhersagbare Bearbeitungsergebnisse. Sie beseitigen kontinuierliche Prozessparameteranpassungen aufgrund von Werkzeugpositionierungsfehlern und thermischer Verformungen.
Die Maschine kann Werkzeuglängen effektiv mit einer Genauigkeit und Wiederholbarkeit von weniger als einem Mikrometer messen. Sie bietet einfache und vorhersagbare Werkzeugmischungen mit verschiedenen Schneidwerkzeugen, Spindeldrehzahlen und Bearbeitungstiefen. Der umfangreiche Arbeitsraum, die großen Verfahrwege und die flexible Spindelkonstruktion sorgen für einen hohen Nutzen in der Mikroteilefertigung sowie in der Forschung und Entwicklung.
Technische Spezifikationen
Tisch: 800 mm x 500 mm
X: 600 mm Y: 500 mm Z: 300 mm
Spindel
45’000 min-1
Werkzeugaufnahme
HSK-E32
Eilgang
X+Y: 16 m/min, Z: 8 m/min
Maximales Beladegewicht
300 kg
Maximaler Werkzeugdurchmesser
32 mm
Maximale Werkzeuglänge
120 mm
Gewicht
8’760 kg
