3-Achsen Vertikal
V56i

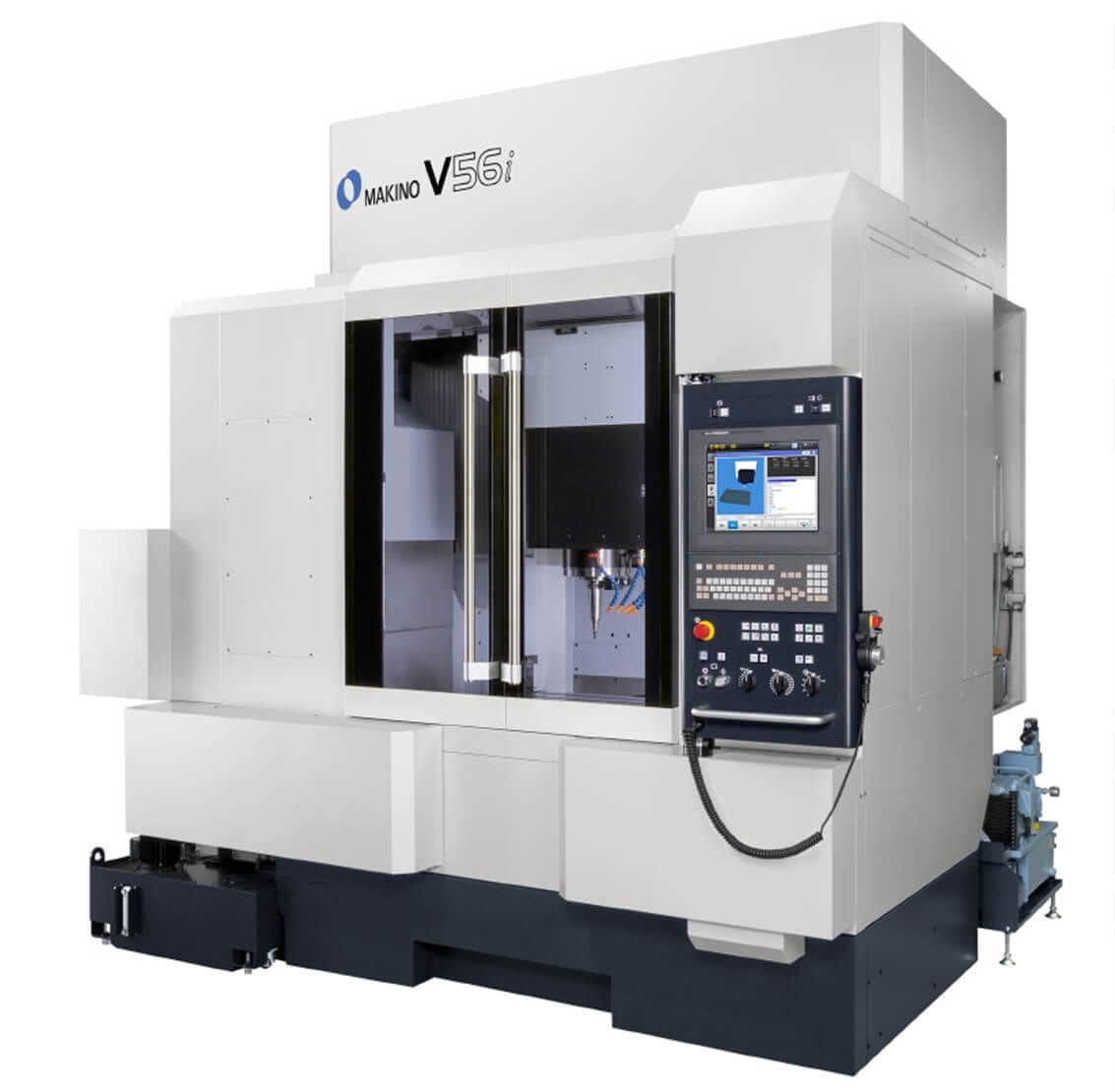

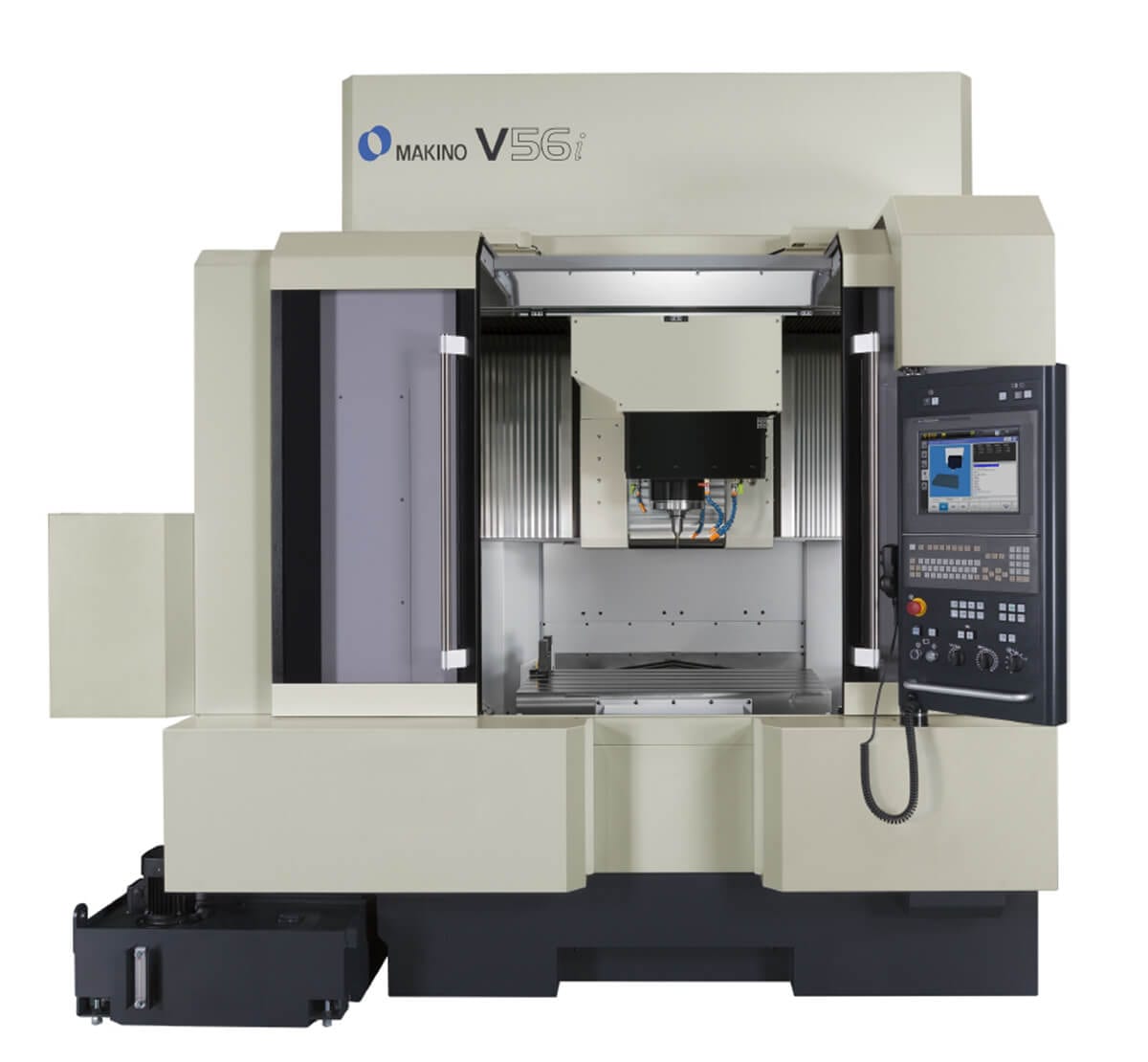

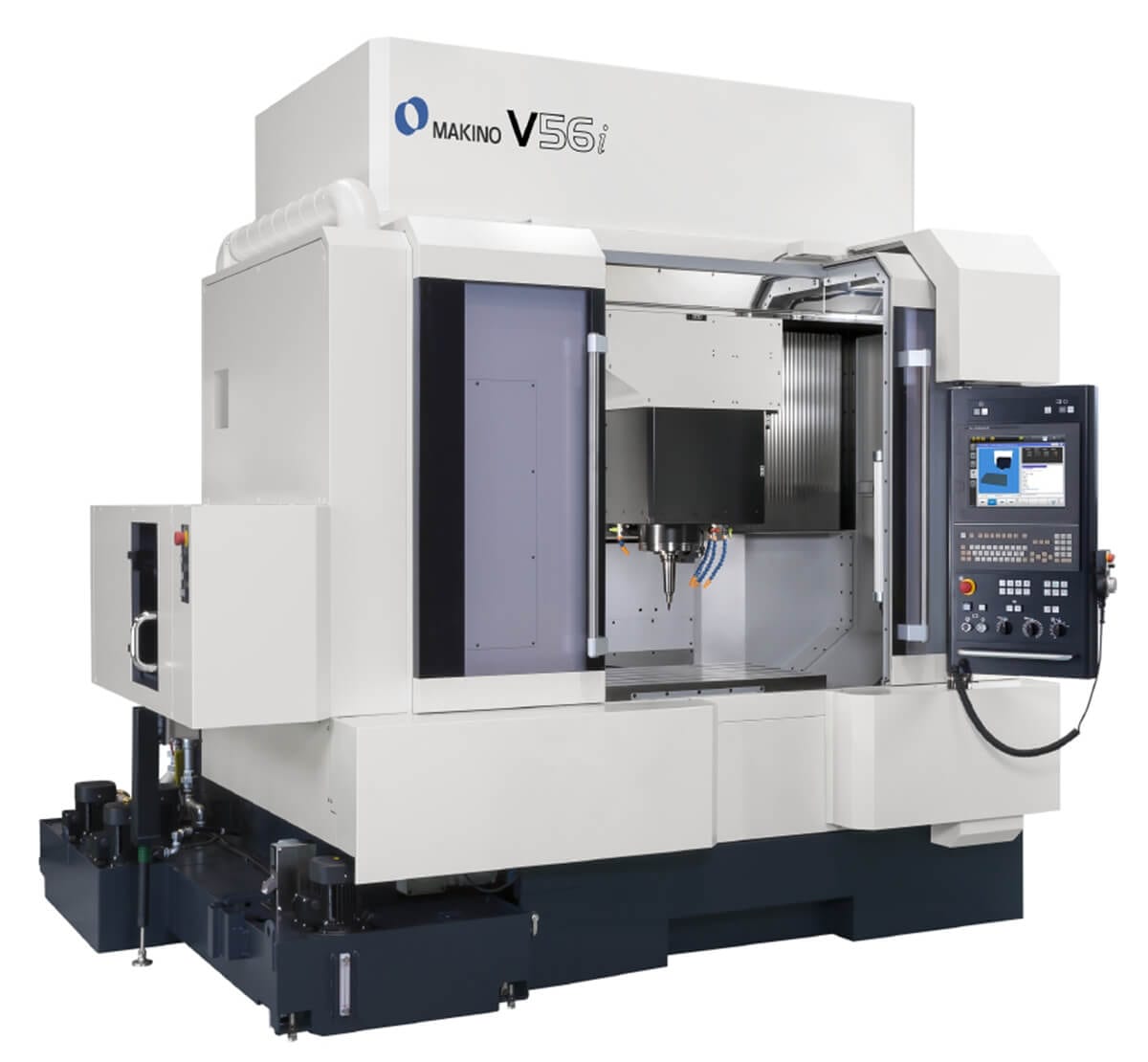

Das Vertikalbearbeitungszentrum V56i bietet Hochgeschwindigkeitsbearbeitung mit höchster Präzision, effizienter Spanabfuhr und einfacher Bedienung für Formteile mit langer Zykluszeit.
Die Maschine ist mit kerngekühlten Kugelumlaufspindeln, Stütz- und Motorlagern sowie einer kerngekühlten Sattelkonstruktion mit Nano-Gleitbahn zur Kontrolle der thermischen Expansion ausgestattet. Das sorgt für nachhaltige Präzision bei langen Zykluszeiten zur Fertigung komplexer Formen.
Die Spindel ist mit dem einzigartigen, von Makino patentierten Kern- und Kugellaufkühlsystem ausgestattet, das thermische Verformung bei hohen Spindeldrehzahlen minimiert. Die integrierte Konstruktion der Spindel und des Antriebsrotors reduzieren die Vibration während des Hochgeschwindigkeitsbetriebs. Das optimale Achsenlayout und die Maschinenkonstruktion der V56i bieten überragende Leistung in kompakter Form. Das Achsenlayout ist ohne Überhänge ausgelegt, wodurch die herausragende Präzision entlang des gesamten Achsenhubs gewährleistet ist. Die sorgfältig und präzise gearbeiteten Führungsschienen integrieren sich perfekt in die Maschinengussteile und sorgen für überragende Präzision und Steifigkeit.
Technische Spezifikationen
Tisch: 1.050 x 550 mm
X: 900 mm Y: 550 mm Z: 450 mm
Spindel
20’000 min-1 (Option: 30’000 min-1)
Werkzeugaufnahme
HSK-A63
Eilgang
20 m/min
Maximales Beladegewicht
800 kg
Maximaler Werkzeugdurchmesser
63 mm
Maximale Werkzeuglänge
300 mm
Gewicht
10’400 kg
