3-Achsen Vertikal

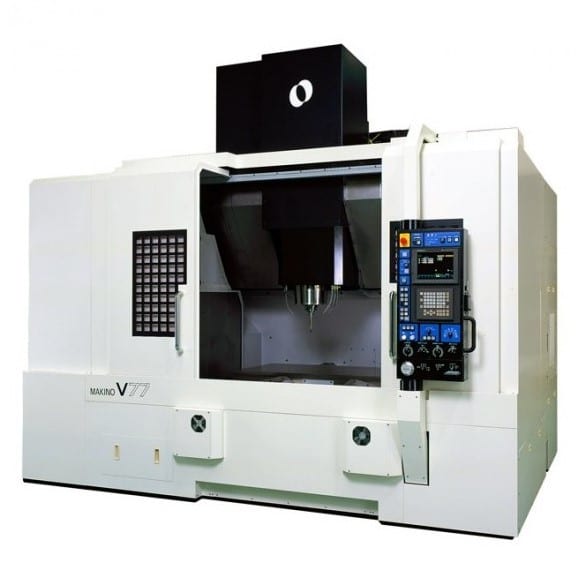

V77
Das Vertikalbearbeitungszentrum V77 garantiert mit einem Y-Achsen-Arbeitsraum von 700 mm exzellente Genauigkeit auf Mikron-Ebene für Werkstücke bis zu 2,5 Tonnen.
Die V77 ist ausgestattet mit der MAKINO-Spindelkernkühlung mit Lager-Schmierung, um Wärmeverformungen der Spindel zu minimieren. Dieses im Einsatz bewährte System kommt in vielen MAKINO-Hochgeschwindigkeitsspindeln zur Anwendung.
Die Führungsbahnen der X- und Z-Achse zeichnen sich durch hervorragende Vibrationsabsorption aus und erleichtern dadurch eine gleichmässige Bearbeitung, die von Zerspanungsschwingungen nicht beeinträchtigt wird. Die Y-Achse weist darüber hinaus Liniarführungen mit zwei Motoren und doppelter Kugelrollspindel auf, um auch bei Belastung des Tischs mit schweren Werkstücken hohe Beschleunigungs- und Verzögerungswerte zu gewährleisten.
Technische Spezifikationen
Tisch: 1’400 x 700 mm
Verfahrwege: X: 1’200 mm Y: 700 mm Z: 650 mm
Spindel
20’000 min-1 (Option: 30’000 min-1)
Werkzeugaufnahme
HSK-A63 oder HSK-A100
Eilgang
20m/min
Maximales Beladegewicht
2’500kg
Maximaler Werkzeugdurchmesser
70 mm
Maximale Werkzeuglänge
300 mm
Gewicht
10’400 kg
