5-Achsen-Horizontalbearbeitung

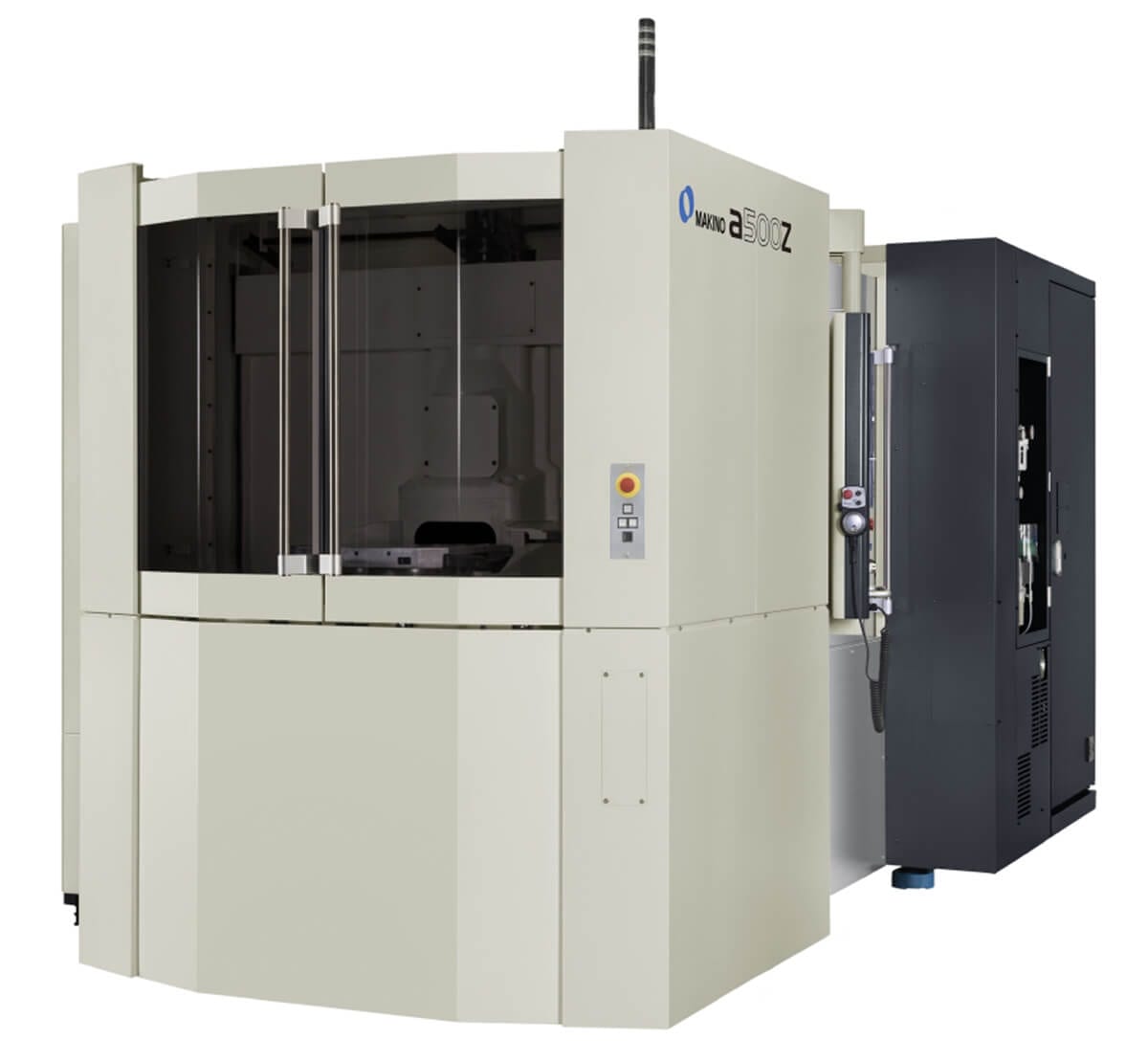

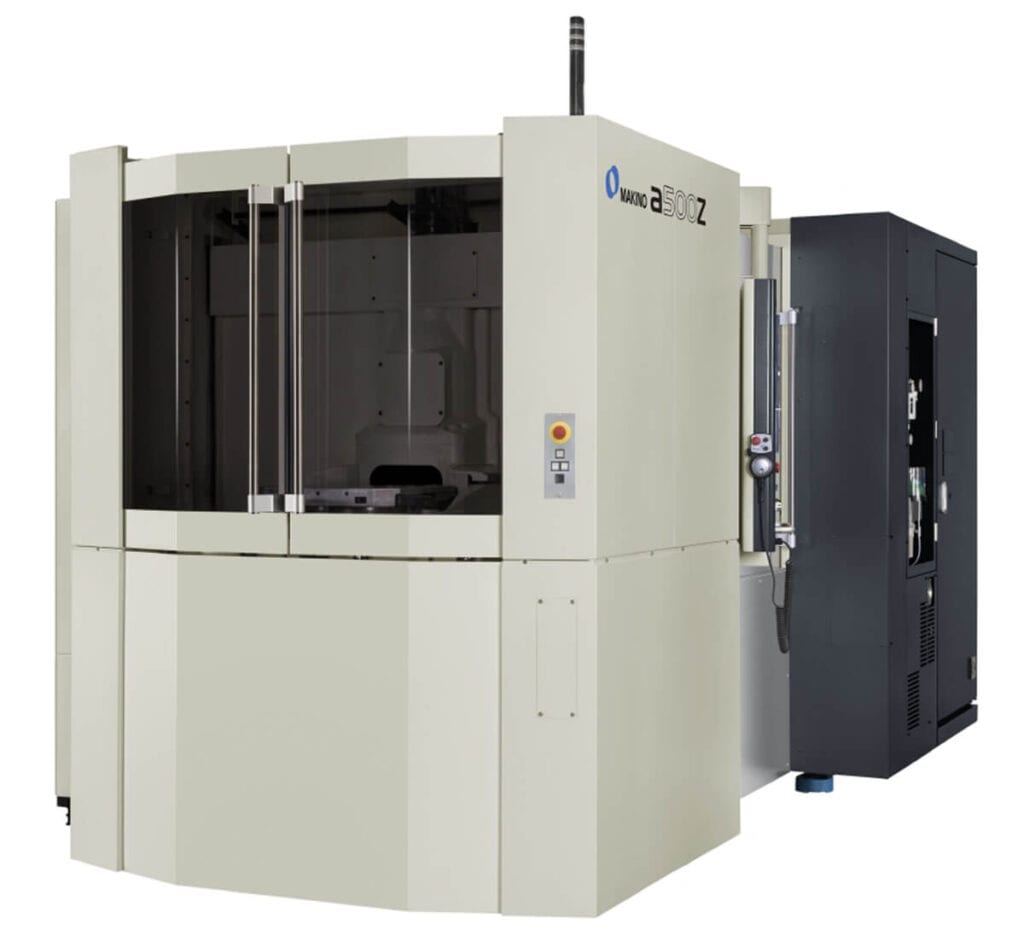

a500Z
Zuverlässige und effiziente Fertigung mit der Flexibilität von 5 Achsen
Diese vielseitige Maschine baut auf die branchenführende Leistung und Zuverlässigkeit der vierachsigen HMCs der nx-Serie von Makino auf. Sie geht jedoch mit der „Z-Förmigen“ voll integrierten fünften Achse den nächsten Schritt. Auf diese Weise lassen sich die Herausforderungen, die sich durch den Bedarf nach immer komplexeren Geometrien ergeben, mit einem Minimum an Aufspannungen und Bearbeitungsvorgängen bewältigen.
Die einzigartige kinematische Anordnung der a500Z minimiert die Kraftweglängen an Spindel und Werkstück und überträgt sowohl Schneidkräfte als auch Reaktionskräfte effizient auf das dreipunktnivellierten Maschinenbett. Das maximiert Zeitspanvolumen und Werkzeuglebensdauer dank beispielloser Systemsteifigkeit.
Technische Spezifikationen
Palette: 500 x 500 mm
X: 730 mm Y: 750 mm Z: 700 mm
Spindel
14’000 min-1 mit 303 Nm (Option: 20’000 min-1)
Werkzeugaufnahme
ISO 40 / BT 40 (Option: HSK-A63)
Eilgang
60 m/min
Maximales Werkstück
ø630 mm x 500 mm
Maximales Beladegewicht
400 kg
Maximaler Werkzeugdurchmesser ohne Einschränkungen
70 mm
Maximaler Werkzeugdurchmesser mit Einschränkungen
155 mm
Maximale Werkzeuglänge
510 mm
Gewicht
15’000 kg
