Iseli AG Fallstudie

Von 3-Achs-Maschine zum vierachsigen Komplett- Bearbeitungszentrum

Wenn die Produktionsfläche knapp ist, sind kompakte, hochproduktive

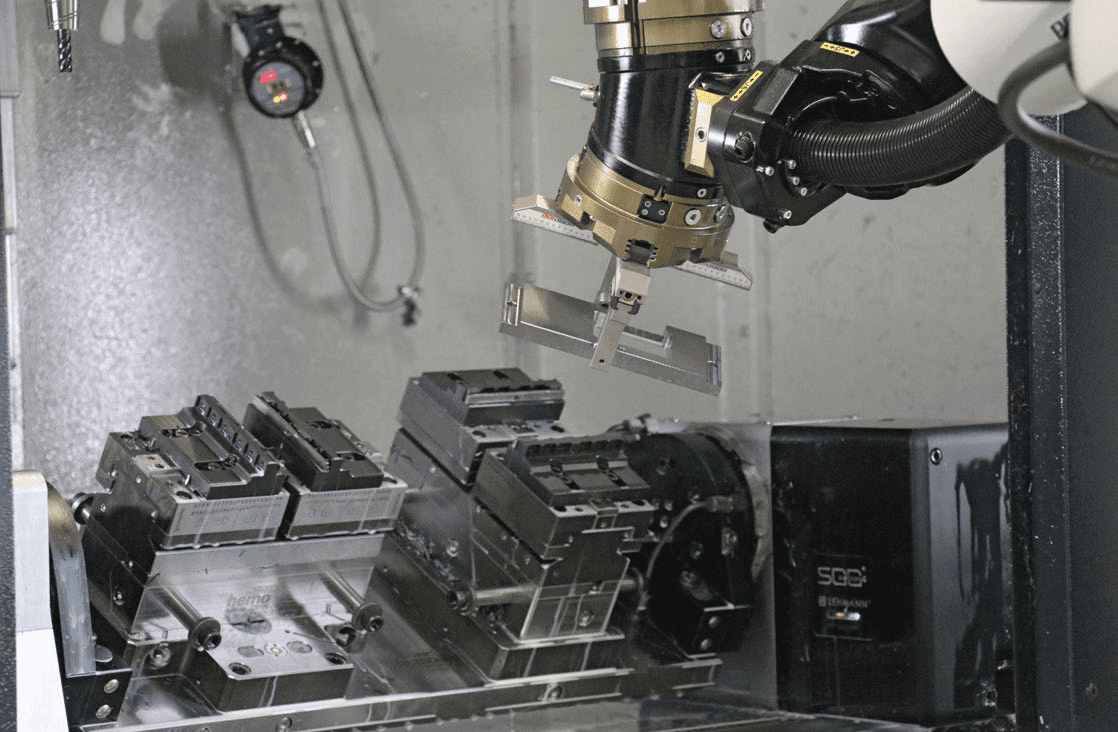

Zerspanungslösungen gefragt. Schärfmaschinenhersteller ISELI AG hat seine Vision von einem solchen Fertigungssystem wahr werden lassen. Der Kniff: Er stattete die dreiachsige Fräsmaschine MAKINO PS105 mit einem zusätzlichem CNC-Drehtisch von pL LEHMANN aus. Durch zwei Zentrumsspanner auf der Brücke und Roboterbestückung wurde sogar eine vollautomatisierte Komplettbearbeitung möglich.

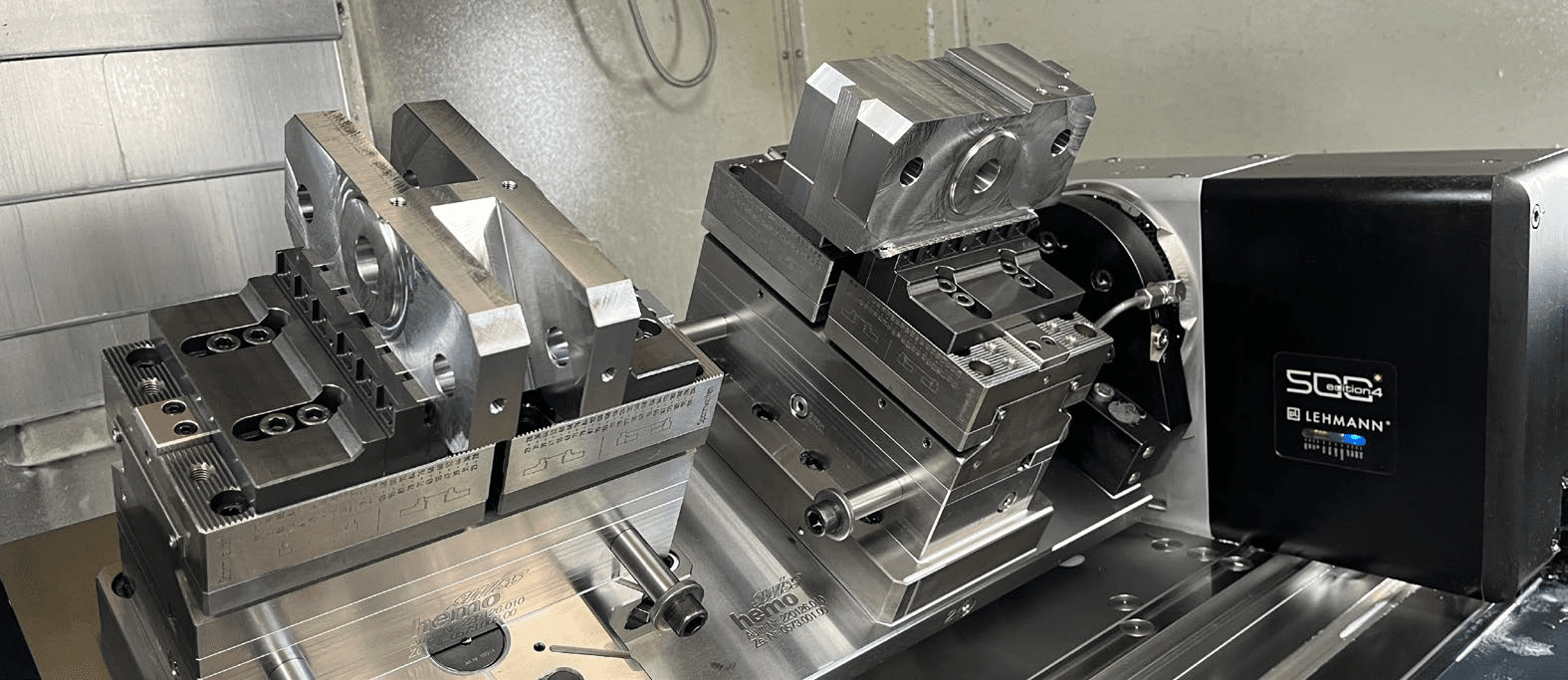

Der pL LEHMANN Drehtisch ist mit Spanntechnik vom Projektpartner hemo ausgestattet. Für die 6-Seiten-Komplettbearbeitung sind die zwei Schraubstöcke auf der Brücke entscheidend, von denen einer um 90 Grad gedreht werden kann. Ebenfalls wichtig: Die Drehdurchführungen sind komplett innengeführt, was das System sehr prozesssicher macht.

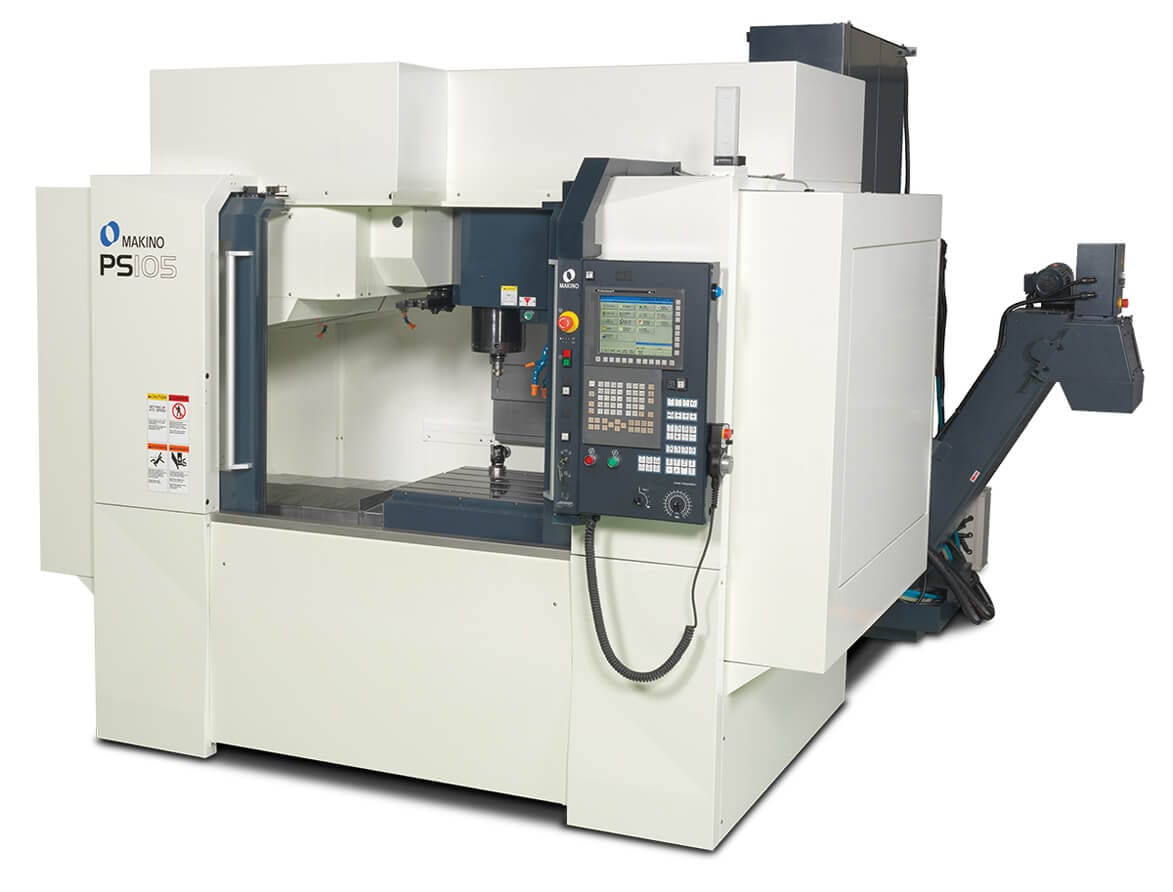

Auf der Suche nach so einem qualitativ hochwertigen 3-Achs-BAZ haben wir Iseli AG die bekannte Makino PS105 empfohlen. Obwohl ein vierachsigen Horizontal- Zenter technisch gesehen die ideale Lösung wäre, war sich der Produktionsleiter bezüglich des Platzbedarfs nicht sicher. Letztendlich sprach der deutlich größere Platzbedarf gegen ein 4-Achs-Bearbeitungszentrum von Makino, und die dreiachsige Makino überzeugte ihn durch ihre Qualität, die sich zum Beispiel in steifen Konstruktionsmerkmalen und einem ausgefeilten Temperaturmanagement zeigt.

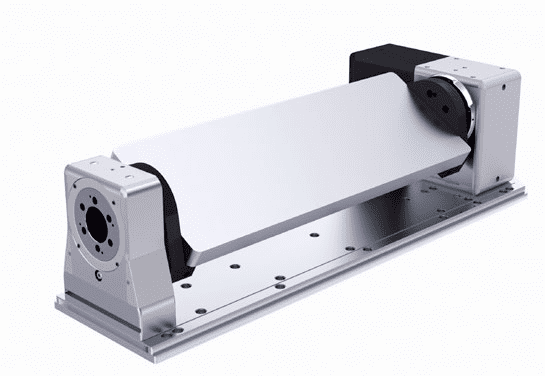

(Drehtisch EA-520 mit rotoFIX von pL LEHMANN)
